K221 série

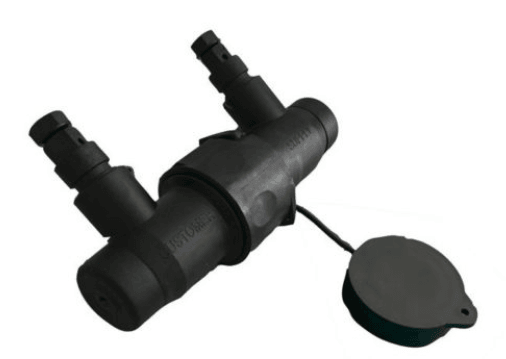

Manchon coupe-circuit à fusible 100A
Ce porte-fusible à perforation d'isolant est conçu pour accueillir des cartouches fusibles à barillet 22x58 mm, un tube neutre ou un mini-interrupteur. Les bornes de serrage mécaniques permettent l'installation dans les conducteurs aériens groupés (ABC) à l'aide d'une simple clé..
DESCRIPTION
- Le contact s’effectue par perforation d’isolant pour.- Les vis de serrage sont dotées de tête fusible.
- Les bornes offrent les capacités suivantes : 6-35mm2 Al/Cu
- Le produit présente une tenue diélectrique dans l’eau supérieure à 6kV.
- Un capuchon obturateur permet de protéger provisoirement l’accès côté réseau (noir pour).

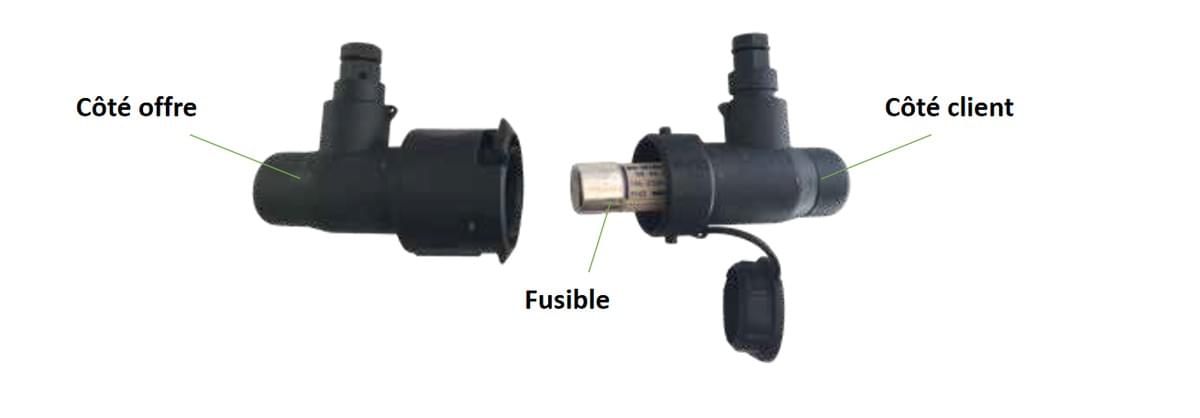

- Une fois la cartouche mise en place, le produit est verrouillé à l’aide d’une bague plombable.
- La bague plombable et la vis de 13mm peuvent être scellées.
- Le manchon accepte des fusibles de calibre 63A. Le calibre 100A est accepté uniquement avec un câblage cuivre 35mm²
- Ce manchon répond aux critères de la spécification française ERDF 69 40 070.

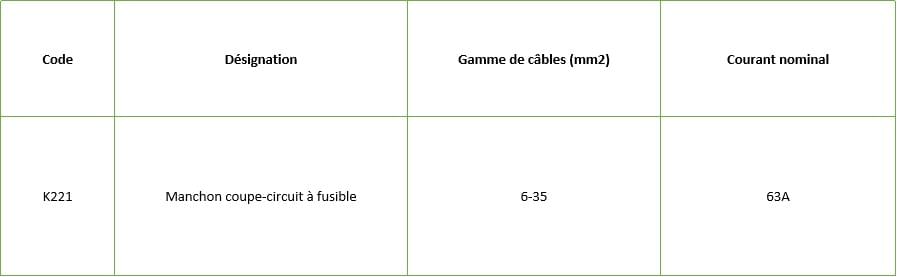

SPÉCIFICATION
