G165T - G265T
Disjoncteur poteau bloc déclencheur analogique
La protection et la gestion des transformateurs HTA/BT en milieu rural impliquent l'emploi de disjoncteurs spécifiques adaptés aux déséquilibres de charge importants et ainsi garantir l'exploitation totale de la puissance installée même en régime déséquilibré.

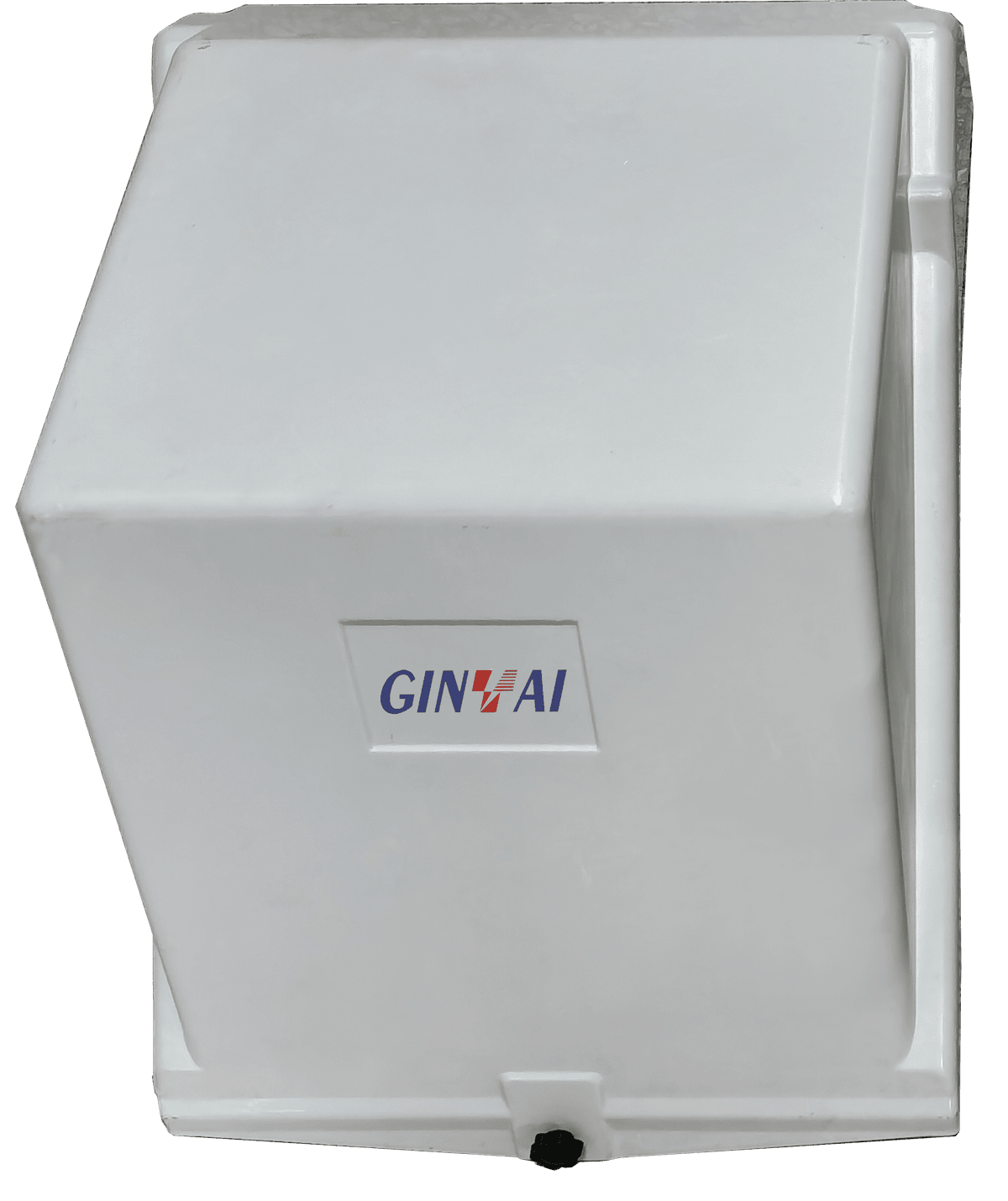

Coffret disjoncteur

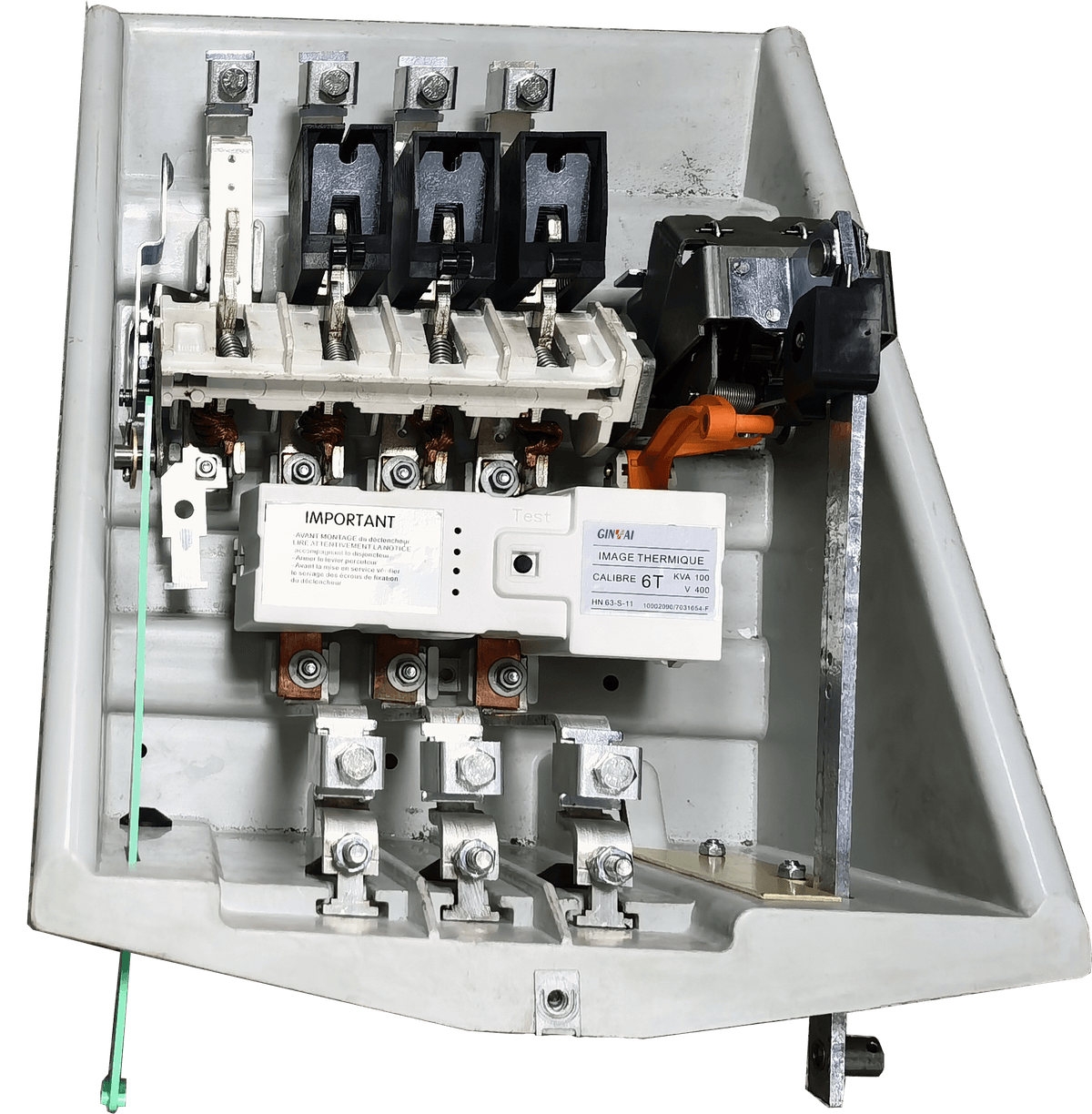

Ces appareils (4 pôles dont 3 protégés) sont à coupure dans l'air avec chambres à cloisons métalliques pour la coupure de l'arc.Disjoncteur ouvert, un contact établi une liaison électrique entre le neutre du transformateur et la masse du poste.
Disjoncteur fermé, un éclateur limite la montée en potentiel du neutre BT par rapport à la terre des masses pour une valeur supérieure à 10 kV.
Le disjoncteur est monté à l'intérieur d'un coffret en polyester armé de fibres de verre résistant aux intempéries.

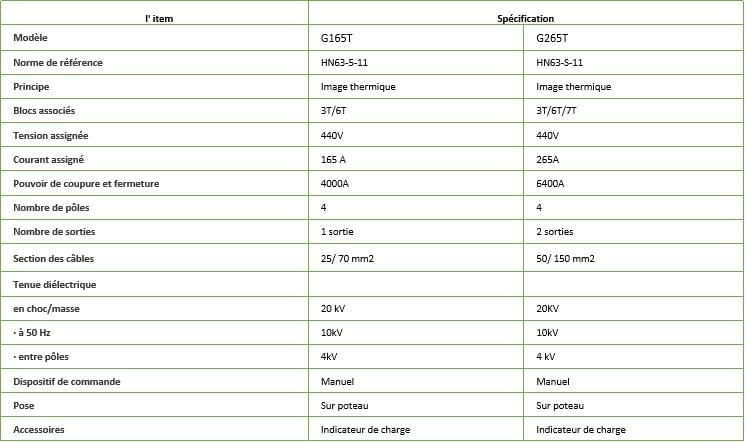

SPÉCIFICATION
Bloc déclencheur analogique
Le principe du fonctionnement est dit à "image thermique". On reproduit dans le bloc le comportement thermique du transformateur au moyen de trois thermistances couplées thermiquement entre elles par une masse métallique. Chaque thermistance, alimentée par un transformateur d'intensité, est parcourue par un courant proportionnel au courant que traverse chaque enroulement du transformateur.Ce qui permet un déséquilibre de charge important entre phases. Le bloc analogique est équipé d'un dispositif indicateur de charge.

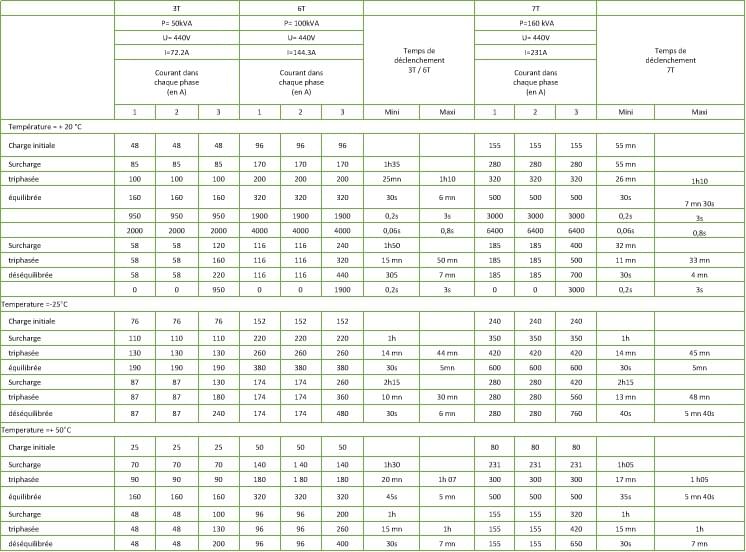

Temps de déclenchement selon HN 63-S-11
